Napjaink gyorsan fejlődő globális új energia- és energiatárolási technológiáiban az akkumulátoros energiatároló rendszerek fokozatosan az energiaszerkezet-átalakítás kulcsfontosságú elemeivé válnak.
A számos energiatárolási technológia közül a folyadékhűtéses akkumulátoros energiatároló csomagok a nagyméretű energiatároló erőművek, az ipari energiatároló rendszerek és a nagy teljesítményű alkalmazások fő választásává válnak, magas biztonságuk, nagy stabilitásuk és hosszú élettartamuk miatt. Tehát mi is pontosan a folyadékhűtéses akkumulátoros energiatároló csomag? Milyen előnyei vannak a hagyományos léghűtéses energiatárolási módokhoz képest? Hogyan működik? Ez a cikk átfogó bevezetést nyújt a folyadékhűtéses akkumulátoros energiatároló csomagokhoz.

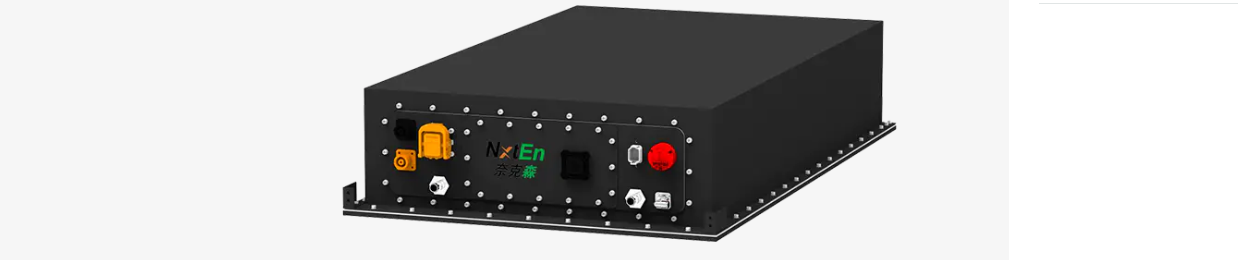

1. Alapfogalmak Folyadékhűtéses akkumulátoros energiatároló csomagok
A folyadékhűtéses akkumulátoros energiatároló csomag olyan energiatároló eszköz, amely folyadékhűtési technológiát használ az akkumulátor hőmérsékletének szabályozására. Lítium akkumulátorokat (például lítium-vas-foszfát akkumulátorokat) használ központi energiaegységként, több akkumulátormodult integrálva és csomagolva. A keringő hűtőfolyadék a csővezetékeken keresztül áramlik, hogy egyenletesen távolítsa el a hőt az akkumulátorból, ezáltal az akkumulátor működését stabil és biztonságos hőmérsékleti tartományon belül tartja.
A nagy energiatároló rendszerek jelentős hőt termelnek a töltés és kisütés során. A túlzott hőmérséklet felgyorsíthatja az akkumulátor leromlását, csökkentheti a hatékonyságot, és még biztonsági kockázatokat is jelenthet. A folyadékhűtési rendszerek a hatékony hőcsere révén az akkumulátort az optimális üzemi hőmérséklet-tartományon belül tartják, ami biztonságosabb, hosszabb élettartamú és nagyobb teljesítményű működést eredményez.
A folyadékhűtéses energiatároló csomag jellemzően négy fő részből áll:
Akkumulátormodul: Több sorba és párhuzamosan kapcsolt cellából áll, ez a tárolócsomag energiamagja.
Hűtőlemez/cső: A hűtőfolyadék kering a hűtőlemezen belül, és hővezetésen keresztül hőt ad át az akkumulátorból.
Hőgazdálkodási rendszer: Tartalmaz egy hűtőfolyadék-szivattyút, hőcserélőt, szelepeket és hőmérséklet-érzékelőket, amelyek a folyadék keringtetéséért és a hőmérséklet és az áramlás szabályozásáért felelősek.
Akkumulátorkezelő rendszer (BMS): Valós időben figyeli az akkumulátor feszültségét, áramát és hőmérsékletét, és a hőkezelő rendszerrel együttműködve biztosítja a teljes rendszer biztonságos működését.
Ezek a struktúrák szorosan együttműködve stabil és hatékony hőmérsékletszabályozó rendszert alkotnak.
A folyadékhűtéses energiatároló csomagok működési elve
A folyékony hűtőrendszer lényege a "folyadék keringtetésű hőkezelés". Munkafolyamata a következő:
(1) Az akkumulátor működés közben hőt termel;
(2) A folyadékhűtő lemez az akkumulátormodulhoz van rögzítve, és a fém hővezető anyagon keresztül hőt vezet a hűtőfolyadékhoz;
(3) A hűtőfolyadék egy szivattyú hajtása alatt áramlik, és hőt szállít a hőcserélőhöz;
(4) A hőcserélő elvezeti a hőt (levegővel vagy a hűtőrendszerrel kicserélve);
(5) A lehűtött folyadék visszatér a folyadékhűtő lemezre, új ciklust indítva el.
Ezzel a folyamatos ciklussal az akkumulátor hőmérsékletét pontosan szabályozzák egy ideális tartományban, jellemzően 20 ℃ és 35 ℃ között.
2. A folyadékhűtéses akkumulátoros energiatároló csomag előnyei és jellemzői
(1) Pontos és egységes hőmérséklet-szabályozás
A nagy hőmérséklet-különbséggel és egyenetlen hőelvezetéssel rendelkező léghűtéses rendszerekhez képest a folyadékhűtés 3 ℃-on belül képes szabályozni az akkumulátor hőmérséklet-különbségét, jelentősen csökkentve a hőkifutás kockázatát.
(2) Megnövelt akkumulátor-élettartam és -teljesítmény
A stabil hőmérséklet hatékonyan lassítja az akkumulátor öregedését, 20–40%-kal növeli az akkumulátor élettartamát, miközben javítja a töltési és kisütési hatékonyságot.
(3) Jelentősen megnövelt biztonság
A folyékony hűtőrendszerek gyorsan elvezetik a hőt, ha az akkumulátor hőmérséklete abnormális, és ezzel egyidejűleg a BMS-sel együtt működik a védelem érdekében, így alkalmas nagyméretű energiatárolási projektekre.
(4) Nagy energiasűrűségű és nagyszabású alkalmazások támogatása
A folyadékhűtés erős hőleadó képességgel rendelkezik, támogatja a nagyobb teljesítményű és nagyobb méretű energiatároló rendszerek működését, így különösen alkalmas ipari és kereskedelmi energiatárolásra, grid peak borotválkozásra, valamint fotovoltaikus-energia tárolási integrációs forgatókönyvekre.
Folyadékhűtéses energiatároló csomagok alkalmazási területei
A folyadékhűtési technológia gyorsan behatol a különböző energiatárolási forgatókönyvekbe, beleértve:
Nagyméretű hálózat oldali energiatároló erőművek (frekvenciaszabályozás, csúcsborotválkozás és völgytöltés)
Kereskedelmi és ipari energiatároló rendszerek (az áramköltségek csökkentése és az energiaellátás stabilitásának javítása)
Integrált fotovoltaikus energiatároló és szélenergia tároló rendszerek
Tartalék tápellátás adatközpontokhoz és kommunikációs bázisállomásokhoz
Elektromos járművek akkumulátor-cserélő állomásai és töltőállomásai.
Stabilitása és nagy biztonsága az energia digitális és intelligens jövőjének fontos elemévé teszi.
A folyadékhűtéses akkumulátoros energiatároló csomagok olyan energiatároló termékek, amelyek folyadékkeringést használnak a hőelvezetés érdekében, így biztosítva a hatékony, biztonságos és stabil működést. Magas biztonságával, hosszú élettartamával és nagy teljesítményével az új energiaipar egyik legfontosabb energiatárolási megoldásává válik.
3. Miért választja egyre több gyártó a folyadékhűtéses energiatárolási megoldásokat?
Az új energiaipar gyors növekedésével és az energiatárolási alkalmazások folyamatos bővülésével az akkumulátorok biztonsága, a rendszer hatékonysága és élettartama fokozatosan az iparág fő szempontjává vált. Különösen a nagy teljesítményű, nagy energiasűrűségű alkalmazásokban, mint például a nagyméretű energiatároló erőművek, az ipari és kereskedelmi energiatárolás, valamint a fotovoltaikus-energiatároló integráció, a hagyományos léghűtéses energiatárolási megoldások már nem tudnak megfelelni a magasabb teljesítménykövetelményeknek. Ennek eredményeként a folyadékhűtéses energiatárolási megoldások gyorsan megjelentek, és számos energiatároló berendezés-gyártó számára az általános választássá váltak. Miért választja tehát egyre több gyártó a folyadékhűtéses energiatároló megoldásokat? Milyen iparági logika és technológiai hajtóerők állnak e mögött?
(1) A hőgazdálkodás kritikussága meghatározza az energiatároló rendszer biztonsági felső határát
Az energiatároló erőművekben leggyakrabban használt akkumulátorok a lítium-vas-foszfát akkumulátorok és a háromkomponensű lítium akkumulátorok. Ez a két típusú akkumulátor folyamatosan hőt termel a töltés és a kisütés során. Ha a hőt nem lehet időben elvezetni, az a következőkhöz vezet:
Az akkumulátor hőmérsékletének folyamatos emelkedése
Megnövekedett belső ellenállás
Kiegyensúlyozatlanság a kémiai reakciókban
Lerövidített akkumulátor-élettartam
A legveszélyesebb, hogy hőkitörést vagy akár biztonsági balesetet is okozhat.
A léghűtés légáramra támaszkodik a hűtéshez, de a levegő rendkívül alacsony hővezető képességgel és korlátozott hőleadó képességgel rendelkezik, különösen a sűrűn egymásra rakott akkumulátorokkal rendelkező energiatároló rekeszekben, ahol a hő nem könnyen elvezethető. Amikor a rendszer fellép a megawatt szintre, a hőkezelésre nehezedő nyomás megsokszorozódik.
Ezzel szemben a folyékony hűtés hűtőfolyadékot használ, hogy közvetlenül érintkezzen az akkumulátor modulokkal a hőátadás érdekében, és a hőelvezetési sebesség több tucatszor gyorsabb, mint a levegőé. Ezért egyre több gyártó veszi észre, hogy a hőkezelés az energiatároló rendszerek mentőöve, a folyadékhűtés pedig hatékonyabb és megbízhatóbb megoldás.
(2) A folyadékhűtés biztonságosabbá teszi a nagyméretű energiatároló rendszereket
Az energiatárolási ipar rohamosan terjeszkedik, a nagy erőművek is gyakran kapcsolódnak a hálózathoz, ami magasabb biztonsági követelményeket támaszt. A léghűtéses rendszerek gyenge hőmérséklet-kiegyenlítő képességgel rendelkeznek, ami gyakran nagy hőmérséklet-különbségeket és helyi túlmelegedést eredményez a modulok között. Nagy kapacitású energiatárolás esetén ez potenciális biztonsági kockázatot jelent.
A folyadékhűtés technológia a következő előnyöket kínálja:
Kisebb hőmérséklet-különbség: A folyadékhűtés stabilan szabályozza a cella hőmérséklet-különbségét 3 ℃-on belül, ami sokkal jobb, mint a léghűtéses rendszerek 8-15 ℃ hőmérséklet-különbsége. A magasabb hőmérsékleti konzisztencia egyenletesebb akkumulátorromlást és nagyobb biztonságot eredményez.
Gyorsabb hőmérséklet-szabályozási reakció: Ha az akkumulátor hőmérséklete abnormálisan emelkedik, a folyadékhűtés gyorsan eltávolítja a hőt, megakadályozva a helyi túlmelegedés felhalmozódását.
Támogatja a teljes életciklus-biztonsági felügyeletet: A folyadékhűtő rendszer a BMS-hez (Battery Management System) kapcsolódik, hogy elérje: valós idejű hőmérséklet-figyelést, a hűtőfolyadék áramlásának automatikus beállítását és korai hibajelzést. Ezek mind olyan precíz hőmérsékletszabályozási lehetőségek, amelyeket a léghűtéses rendszerek nem képesek elérni.
Ezért a folyékony hűtési megoldás magasabb biztonságával és jobb hőmérsékleti egyenletességével természetesen a nagyszabású energiatárolási projektek preferált választásává vált.
(3) Megnövelt akkumulátor-élettartam és csökkentett energiatárolási életciklus-költségek
Az akkumulátorköltség az energiatároló rendszer összköltségének több mint 50%-át teszi ki, az élettartam pedig közvetlenül meghatározza a rendszer gazdasági életképességét.
Problémák a léghűtéses megoldásokkal: A nagy hőmérséklet-különbségek következetlen cellaromláshoz vezetnek, ami magasabb karbantartási és csereköltségeket eredményez. A folyadékhűtés előnyei: Magas hőmérsékleti egyenletesség, egyenletesebbé teszi az egyes cellák lebomlási sebességét, 20-40%-kal meghosszabbítja az akkumulátor élettartamát. Csökkenti az akkumulátormodul idő előtti meghibásodását, csökkenti a karbantartás nehézségeit és gyakoriságát.
Amikor az energiatároló rendszerek léptéke eléri a MWh vagy GWh szintet, a meghosszabbított élettartammal járó költségelőny jelentős. Emiatt a gyártók szívesebben alkalmazzák a folyadékhűtési technológiát, amely hosszabb élettartammal és alacsonyabb költségekkel jár.
(4) A folyadékhűtés alkalmasabb nagy energiasűrűségű és nagy teljesítményű energiatároló rendszerekhez
Az energiatárolási igény növekedésével a különféle energiatároló eszközök a "kisebb méret és nagyobb kapacitás" irányába fejlődnek.
Ebben a tendenciában a léghűtéses rendszerek fokozatosan megmutatják hiányosságaikat:
Komplex légcsatorna kialakítás
Nehézség a kompakt terek légáramlással való lefedésében
Nem megfelelő hőelvezetés nagy teljesítményű töltés és kisütés során
A folyékony hűtőrendszerek tökéletesen megfelelnek ennek a fejlesztési iránynak.
A folyadékhűtés számos előnnyel jár: Nagy hatékonyságú hőcsere, kis helyigény, nagyobb teljesítménysűrűség támogatása és alkalmazhatóság nagy sebességű, nagy áramerősség esetén.
Ezért a folyadékhűtés előnyösebb olyan alkalmazásoknál, mint például a konténeres energiatárolás, az állványra szerelt energiatároló, az erőművek energiatárolója, valamint az elektromos járművek akkumulátor-cserélő állomásainak és töltőállomásainak energiatárolása. A gyártók a folyadékhűtési megoldásokat nagyrészt azért választják, hogy megfeleljenek az energiatároló rendszerek „nagy teljesítményű, nagy sűrűségű és magas szintű integrációjának” fejlesztési trendjének.
(5) A folyadékhűtési rendszerek intelligensebbek és alkalmasak a jövőbeli energiatárolás fejlesztésére
Az energiatároló ipar az intelligencia és a digitalizáció felé halad, a folyadékhűtési rendszerek pedig tökéletesen illeszkednek ehhez a trendhez.
Hőmérséklet-érzékelők, áramlásérzékelők, nyomásérzékelők és algoritmus-modellek hozzáadása a folyadékhűtési megoldásokhoz lehetővé teszi a rendszer számára, hogy: Automatikusan szabályozza a hűtési sebességet, intelligensen előre jelezze a hőmérséklet-változásokat, optimalizálja az energiafogyasztást, valamint távfelügyeletet és diagnosztikát végezzen.
A mesterséges intelligencia, az akkumulátor állapotkezelés (BHM) és a big data platformok alkalmazásával a folyadékhűtési rendszerek a következőket érhetik el: Korai hibajelzés, az optimális hőmérsékleti zóna automatikus beállítása, élettartam-görbe kiszámítása és optimális üzemeltetési költségek. Ezzel szemben a léghűtéses megoldások nehezen érik el ezt a kifinomult intelligens irányítást; ezért az intelligencia irányába mutató tendencia felgyorsítja a folyadékhűtési megoldások népszerűsítését.
(6) A folyékony hűtőrendszerek költsége gyorsan csökken, ami csökkenti az iparágba való belépés akadályát
A kezdeti időkben a folyadékhűtési megoldások valóban drágábbak és szerkezetileg bonyolultabbak voltak, így a léghűtés vált a fő áramlattá. A technológiai érettséggel és az ellátási lánc méretezésével azonban a folyadékhűtési rendszerek költsége jelentősen csökkent:
Folyadékhűtő lemezek szabványosított gyártása
Hűtőfolyadék keringtető rendszerek modularizálása
A vezérlőrendszerek fokozott integrációja
Méretgazdaságosság, amelyet az energiatároló iparban a kereslet gyors bővülése idéz elő
Jelenleg a folyadékhűtés és a léghűtés közötti költségkülönbség jelentősen csökkent, miközben a teljesítménybeli előnyök egyre nyilvánvalóbbá válnak.
Világossá vált a gyártók választási logikája: a költségek kismértékű növekedése lényegesen nagyobb biztonságot és élettartam-megtérülést eredményez, így nagyon megéri a választás.
4. Hogyan éri el a folyadékhűtéses akkumulátorcsomag egyszerre nagy hatékonyságot és biztonságot?
Napjaink gyorsan fejlődő energiatárolási és új energiaiparában az akkumulátorrendszerek biztonsága és hatékonysága az iparág középpontjába került. Legyen szó nagyméretű hálózat oldali energiatároló erőművekről, ipari és kereskedelmi energiatároló rendszerekről, vagy elektromos járművek töltő- és csereállomásairól és kültéri energetikai berendezésekről, a stabil, hatékony és megbízható akkumulátorcsomag elengedhetetlen. Ebben az összefüggésben gyorsan megjelentek a folyadékhűtéses akkumulátorcsomagok, amelyek a fő energiatároló hőmérséklet-szabályozási megoldásokká váltak. Tehát pontosan hogyan éri el a folyadékhűtéses akkumulátorcsomag magas hatékonyságot és biztonságot?
(1) A folyadékhűtéses akkumulátorcsomag alapvető értéke: A hőmérséklet-szabályozás határozza meg a teljesítményt és a biztonságot
Az akkumulátorok nagy mennyiségű hőt termelnek töltés és kisütés során. Ha ezt a hőt nem lehet időben elvezetni, az nemcsak a hatékonyságot csökkenti, hanem biztonsági kockázatokat is okozhat. Az iparági adatok azt mutatják, hogy az akkumulátorok meghibásodásának több mint 80%-a a hőmérséklet-szökéssel függ össze, míg a hagyományos léghűtéses rendszerek a levegő gyenge hővezető képessége miatt nem képesek megfelelni a nagy energiasűrűségű alkalmazások hőelvezetési követelményeinek.
A folyadékhűtéses akkumulátorcsomagok közvetlenül vonják el a hőt az akkumulátorból a keringő hűtőfolyadékon keresztül, így több tucatszor erősebb hőcserélő képességet kínálnak, mint a léghűtéses rendszerek, így fenntartják az akkumulátor stabil és kiegyensúlyozott működési hőmérsékletét. Ez a hőmérséklet-szabályozási képesség az alapja a "nagy hatékonyságú biztonság" elérésének.
(2) Hogyan éri el a folyadékhűtéses akkumulátorcsomag hatékony hőelvezetést?
A folyadékhűtő rendszer tervezési elve négy szóban foglalható össze: gyors hőátadás. Alapszerkezete a következőket tartalmazza:
Folyadékhűtő lemez szorosan érintkezik az akkumulátormodullal: A folyadékhűtő lemez hűtőcsatornái az akkumulátor közelében vannak, gyorsan elnyelik a hőt a fémanyag magas hővezető képessége révén.
A hűtőfolyadék keringtetése eltávolítja a hőt: egy keringető szivattyú hajtja meg a hűtőfolyadék áramlását, átadva a hőt az akkumulátorból a hőcserélőnek.
Hatékony hőelvezetés a hőcserélő által: A hőcserélő tovább vezeti a hőt levegőn vagy folyadékon keresztül, lehetővé téve a hűtőfolyadék ismételt lehűlését.
Intelligens hőmérséklet-szabályozó rendszer: A hőmérséklet-érzékelők és a vezérlőrendszer valós időben figyeli az akkumulátor hőmérsékletét, és automatikusan beállítja a hűtőfolyadék áramlási sebességét és sebességét. A "hőelnyelés → hőátadás → hőleadás → keringés" zárt hurkú mechanizmusa révén a folyadékhűtő rendszer biztosítja, hogy az akkumulátor mindig az optimális hőmérsékleti tartományban (jellemzően 20-35 ℃) működjön, garantálva a stabil és megbízható teljesítményt.
(3) Hogyan javítja a folyadékhűtéses technológia az akkumulátor hatékonyságát?
A hatékonyság javulása elsősorban három vonatkozásban tükröződik:
A jobb hőmérséklet-stabilitás növeli a töltési és kisütési hatékonyságot. Az akkumulátor kémiai reakciósebessége közvetlenül összefügg a hőmérséklettel. A túlzott hőmérséklet túlságosan gyors reakciókhoz és megnövekedett belső ellenálláshoz vezet, míg a túl alacsony hőmérséklet csökkenti a kisülési teljesítményt. A folyadékhűtő rendszer az akkumulátort az optimális teljesítménytartományon belül tartja, ami hatékonyabb energiaátalakítást tesz lehetővé.
A gyors hűtés elkerüli a teljesítménykorlátozást. Nagy teljesítményű alkalmazásokban (például csúcskisülés és gyorstöltés) a felmelegedés korlátozza az akkumulátor teljesítményét. A folyékony hűtőrendszer gyorsan elvezeti a hőt, így az akkumulátor folyamatosan nagy teljesítményt tud fenntartani.
A kis hőmérséklet-különbség javítja a rendszer konzisztenciáját. A folyékony hűtőrendszer képes szabályozni a cellák közötti hőmérséklet-különbséget 3°C-on belül, ami lényegesen jobb, mint a 8-15°C-os léghűtés. A jobb konzisztencia nagyobb általános rendszerhatékonyságot és egyenletesebb leromlást eredményez.
Összefoglalva, a folyadékhűtéses akkumulátorcsomagok optimális állapotban tartják az akkumulátort, magasabb energiafelhasználást és stabilabb teljesítményt érve el.
(4) Hogyan érnek el nagyobb biztonságot a folyadékhűtéses akkumulátorok?
A léghűtéses megoldásokhoz képest a folyadékhűtéses megoldások jelentős biztonsági előnnyel rendelkeznek. A legfontosabb okok a következők:
Pontosabb hőmérséklet-szabályozás, csökkentve a hőkiesés kockázatát.
A hőkitörést gyakran a helyi magas hőmérséklet okozza, míg a folyadékhűtéses rendszerek gyorsan eltávolíthatják a helyi hőt, megakadályozva a hőmérséklet felhalmozódását.
Átfogó hőmérséklet-figyelő rendszer.
A folyadékhűtéses rendszerek általában a következőket tartalmazzák:
Többpontos hőmérséklet-érzékelők
Hűtőfolyadék hőmérséklet figyelés
Áramlás és nyomás figyelése
Mély integráció a BMS-szel.
Ezek lehetővé teszik a rendszer számára, hogy korai figyelmeztetést adjon a hőmérsékleti anomáliákról, lehetővé téve a megelőző intézkedéseket a hiba bekövetkezte előtt.
5. Hogyan lehet karbantartani a folyadékhűtéses akkumulátoros energiatároló rendszert?
A folyadékhűtéses akkumulátoros energiatároló rendszerek hatékony, stabil és biztonságos hőmérsékletszabályozási teljesítményükkel a főáramú technológiává váltak a nagyszabású energiatárolási projektekben, az ipari és kereskedelmi energiatárolásban, a hálózat oldali energiatárolókban és az integrált fotovoltaikus-energiatároló rendszerekben. A napi karbantartás azonban még a folyadékhűtéses rendszerek kiváló hőelvezetési képessége mellett is kulcsfontosságú. A jó karbantartás nemcsak a rendszer hosszú távú stabil működését biztosítja, hanem meghosszabbítja az akkumulátor élettartamát, csökkenti az üzemeltetési és karbantartási költségeket, valamint növeli az energiatároló eszközök összértékét. Tehát hogyan kell megfelelően karbantartani a folyadékhűtéses akkumulátoros energiatároló rendszert?
(1) Napi felügyelet: A rendszer vezérelhető állapotban tartása
A folyadékhűtéses energiatárolás magja a hőmérséklet-szabályozó rendszer, ezért szükséges a legfontosabb rendszerparaméterek valós idejű monitorozása. Ez elsősorban a következőket tartalmazza:
Hőmérséklet Monitoring
Rendszeresen ellenőrizze az akkumulátormodul hőmérsékletét
Győződjön meg arról, hogy a cella hőmérséklet-különbsége a megengedett tartományon belül marad (általában ≤ 3–5°C)
Ellenőrizze, hogy nincs-e helyi fűtés vagy rendellenes forró pont
A hőmérséklet-stabilitás közvetlenül összefügg az akkumulátor élettartamával és biztonságával, és ez a legfontosabb napi ellenőrzési elem.
A hűtőfolyadék hőmérséklete, nyomása és áramlási sebessége
Normális a hőmérsékletkülönbség a hűtőfolyadék-ellátó körben?
Stabil az áramlási sebesség?
Vannak szokatlan nyomásingadozások? Az elégtelen áramlás vagy alacsony nyomás a csőelzáródás, szivárgás vagy a szivattyú meghibásodásának jele lehet.
Rendszerriasztási rekordok
Rendszeresen ellenőrizze a BMS, az EMS és a folyadékhűtés vezérlő riasztásait
Azonnal kezelje a rendellenes hőmérsékleteket, áramlási riasztásokat és érzékelőhibákat
A leghatékonyabb karbantartási módszer a korai felismerés és a szoftverfigyeléssel történő kezelés.
(2) Folyékony hűtőrendszer karbantartása: A hűtési teljesítmény biztosításának kulcsfontosságú lépései
A folyadékhűtéses energiatároló rendszerek karbantartása a következő szempontokra összpontosít:
Hűtőfolyadék karbantartás és csere
A hűtőfolyadék hosszú távú használata lebomláshoz, szennyeződéshez és koncentrációváltozásokhoz vezethet. Ezért szükséges:
Rendszeresen ellenőrizze a hűtőfolyadék szintjét
Győződjön meg arról, hogy a hűtőfolyadék koncentrációja és aránya megfelel a követelményeknek
Cserélje ki a hűtőfolyadékot a gyártó ajánlása szerint (általában 1-2 évente)
A nem megfelelő folyadékok használata befolyásolja a hőcsere hatékonyságát, és akár a csöveket is korrodálhatja.
Ellenőrizze, hogy nincs-e szivárgás a folyadékhűtő rendszerben. A folyadékhűtő rendszer szivárgása a következőkhöz vezethet: Csökken a hűtési hatékonyság; A szivattyú üresjárata és lehetséges rövidzárlati kockázat. Rendszeres ellenőrzésekre van szükség a következőkhöz: Laza csatlakozások; Repedések az öregedő csövekben; Hűtőfolyadék szivárgás.
(3) A folyadékhűtő lemez tisztítása és állapotának ellenőrzése. A vízkő felhalmozódása, az eltömődések vagy a folyadékhűtő lemez rossz érintkezése közvetlenül befolyásolja a hőelvezetés hatékonyságát. Ellenőrizze a következőket: akadálymentes hűtőfolyadék áramlási csatornák; Sima és szoros érintkezés az akkumulátormodullal; Korrózió vagy deformáció.
Keringető szivattyú ellenőrzése. A keringető szivattyú a folyadékhűtő rendszer fő teljesítményeleme, és rendszeres ellenőrzést igényel a következők érdekében: Rendellenes zaj; Stabil áramlás és nyomás; Rezgés és szivárgás. Javítsa meg vagy cserélje ki, ha szükséges.
(4) Az akkumulátormodul karbantartása: Az akkumulátor élettartamának meghosszabbításának kulcsa. Bár a folyadékhűtő rendszer jelentősen csökkenti az akkumulátor leromlását, a szükséges modul karbantartása továbbra is elengedhetetlen.
Ellenőrizze a cella konzisztenciáját: Az egyes cellák feszültségkülönbsége; A hőmérséklet állandósága; Belső ellenállási trend. Ha a különbség túl nagy, akkor ki kell egyenlíteni, vagy ki kell cserélni a modult. Tisztítás és por eltávolítás
Az akkumulátorrekesz tisztán tartása csökkenti a rendszer hő- és por okozta károkat az elektronikus alkatrészekben.
Fix alkatrészek ellenőrzése
Győződjön meg arról, hogy a modul rögzítőelemei biztonságosak, hogy elkerüljék a vibráció által kiváltott rossz érintkezést.
(5) Környezetfenntartás: A rendszer hosszú távú stabilitását meghatározó külső tényezők
Biztosítson jó szellőzést az energiatároló rekeszben:
Bár folyadékhűtéses rendszerről van szó, a megfelelő légáramlás a rekeszben csökkenti az általános hőelvezetési nyomást.
Kerülje el az extrém környezeti hatásokat:
Kerülje a közvetlen napfényt a magas hőmérsékletű helyeken.
A hideg területeken fagyálló intézkedésekre van szükség.
Megerősített tömítés és védelem szükséges nedves vagy korrozív környezetben.
6. Gyakran ismételt kérdések a folyadékhűtéses akkumulátoros energiatároló csomagokkal kapcsolatban
Az új energiaipar rohamos fejlődésével az energiatároló rendszerek fokozatosan az energiastruktúra kulcsfontosságú csomópontjává válnak. Számos energiatárolási technológia közül a folyadékhűtéses akkumulátoros energiatároló csomagok az iparág fő áramkörévé válnak, mivel magas hőelvezetési hatékonyságuk, nagy biztonságuk, hosszú élettartamuk és alkalmasak nagyszabású energiatárolási projektekre. Ez a cikk választ ad a leggyakrabban feltett kérdésekre több dimenzióból, beleértve az elveket, a teljesítményt, az alkalmazásokat, a telepítést, a karbantartást és a biztonságot.
(1) Alapfogalmak GYIK
Q1. Mi az a folyadékhűtéses akkumulátoros energiatároló csomag?
A folyadékhűtéses akkumulátoros energiatároló csomag olyan energiatároló termék, amely folyadékhűtéssel szabályozza az akkumulátor hőmérsékletét. Az akkumulátorok nagy mennyiségű hőt termelnek működés közben, különösen nagy áramerősségű, nagy teljesítményű töltési és kisütési forgatókönyvek esetén. A hő felhalmozódása az akkumulátor teljesítményének csökkenéséhez, sőt biztonsági kockázatokhoz vezethet. A folyékony hűtőrendszer a csövek belsejében keringő hűtőfolyadékot használja a hő gyors eltávolítására, így rendkívül precíz hőmérséklet-szabályozást ér el, és lehetővé teszi, hogy az akkumulátor az optimális hőmérséklet-tartományon belül működjön, javítva a rendszer biztonságát és élettartamát.
Q2. Miért szükséges az akkumulátor hőmérséklet-szabályozása? A lítium-ion akkumulátorok rendkívül érzékenyek a hőmérsékletre. A túl magas hőmérséklet felgyorsítja az akkumulátor leépülését, és jelentősen növeli a termikus kifutás kockázatát; a túl alacsony hőmérséklet csökkenti a töltés és a kisütés hatékonyságát, sőt akár teljesen meg is akadályozhatja a töltést. Az akkumulátor egyenletes és stabil hőmérsékleti tartományon belüli tartása kulcsfontosságú az energiatároló rendszerek fenntartható és biztonságos működéséhez. A folyadékhűtési technológiát a hőmérséklet-szabályozás pontosságának javítására, a hőmérséklet-különbségek csökkentésére és a hőelvezetés hatékonyságának javítására fejlesztették ki.
Q3. Mi a különbség a folyadékhűtés és a léghűtés között?
A folyékony hűtés hűtőfolyadékot használ az irányított hőelvezetés eléréséhez, míg a léghűtés kizárólag a légáramláson múlik. A folyadékhűtés gyorsabb hőelvezetést, jobb hőmérséklet-egyenletességet és nagyobb biztonságot kínál, így alkalmas nagyméretű energiatároló rendszerekre. A léghűtés, bár viszonylag olcsó, egyenetlen hőmérséklet-szabályozást szenved, és alkalmasabb kisméretű energiatárolásra. Az energiatároló helyek bővülésével a folyékony hűtés egyre inkább felváltja a léghűtést, mint fő megoldást.
Q4. Mi a hűtőfolyadék a folyékony hűtőrendszerben? Veszélyes?
A hűtőfolyadék általában etilénglikol és víz keveréke, amely kiváló hővezető képességgel, nem gyúlékony, alacsony illékonysággal, korrózióállósággal és fagyállósággal rendelkezik. Elektromos vezetőképessége rendkívül alacsony, így a szivárgás nem okoz azonnal rövidzárlatot. A legtöbb hűtőfolyadék rendkívül biztonságos, hasonlóan a járművek hűtőfolyadékaihoz, és nem minősül veszélyes anyagnak.
(2) A munkaelvekkel kapcsolatos GYIK
Q5. Hogyan hűti az akkumulátort a folyadékhűtő rendszer?
A folyékony hűtőrendszer magja egy folyadékhűtő lemezből, hűtőfolyadékból, vízszivattyúból, hőcserélőből és vezérlőből áll. Amikor az akkumulátor működés közben hőt termel, a hő az akkumulátormodul és a folyadékhűtő lemez érintkezésén keresztül a hűtőfolyadékba kerül. A hűtőfolyadék a vízszivattyú hajtása alatt kering, elvezeti a hőt és átadja a hőcserélőnek, ahol azután levegőn vagy hűtőberendezésen keresztül távozik. Az egész rendszer folyamatos hőcsere-ciklust alkot, így az akkumulátort egészséges hőmérsékleti tartományon belül tartja.
Q6. Mi a feladata a folyadékhűtő lemeznek?
A folyadékhűtő lemez közvetlenül az akkumulátormodulhoz van rögzítve, és a hőátadás kulcseleme. Belső precíziós áramlási csatorna kialakítása lehetővé teszi, hogy a hűtőfolyadék egyenletesen érintkezzen a hőleadó felülettel, hatékony hőelvezetést és minimális hőmérséklet-különbség szabályozást biztosítva. A folyadékhűtő lemez teljesítménye határozza meg a folyadékhűtő rendszer hőelvezetési minőségét és az akkumulátor élettartamát.
Q7. A folyadékhűtő rendszer intelligens vezérlést igényel?
Igen. A folyadékhűtési rendszereket jellemzően az akkumulátorkezelő rendszerekkel (BMS) integrálják. Amikor a hőmérséklet emelkedik, a rendszer automatikusan növeli a hűtőfolyadék áramlását, beállítja a szelephelyzeteket, és aktiválja a nyomásfokozó üzemmódokat a pontos hőmérsékletszabályozás elérése érdekében. Az intelligens vezérlés nem csak a hatékonyságot javítja, hanem időben riasztást vagy leállást is biztosít rendellenes helyzetekben, így biztosítva a biztonságot.
(3) Performance Advantage GYIK
Q8. Melyek a folyadékhűtéses energiatároló csomagok alapvető előnyei?
A folyadékhűtéses energiatároló csomagok fő előnyei a következők:
Pontosabb hőmérsékletszabályozás, az akkumulátorok közötti hőmérséklet-különbség 3°C-on belül szabályozható;
Gyorsabb hőelvezetési visszacsatolás, amely alkalmas nagy teljesítményű alkalmazások kezelésére;
Megnövelt akkumulátorciklus-élettartam, 20–40%-kal meghosszabbítva az élettartamot;
Biztonságosabb működés, csökkentve a termikus kifutás kockázatát;
Magasabb energiasűrűség, ami kompaktabb rendszert tesz lehetővé;
Alacsonyabb zajszint, alkalmas ipari és kereskedelmi alkalmazásokhoz.
Q9. Fogyasztó-e áramot egy folyékony hűtőrendszer? Csökkenti az energiatárolás hatékonyságát?
A folyékony hűtőrendszer némi energiát fogyaszt a szivattyú működéséhez és a hőcseréhez. A teljes energiafogyasztás azonban nagyon alacsony, általában az energiatároló rendszer teljes energiájának 1–3%-a. Az általa nyújtott fokozott biztonsághoz és meghosszabbított élettartamhoz képest ez az energiafogyasztás teljes mértékben az elfogadható határokon belül van.
Q10. A folyadékhűtő rendszer zaja befolyásolja a használatát?
A folyékony hűtőrendszerből származó zaj elsősorban a vízszivattyúból és a ventilátorból származik, és általában alacsonyabb, mint a léghűtéses rendszereké. Mivel a folyékony hűtésnek nagy a hőelvezetési hatékonysága, a ventilátornak nem kell nagy sebességgel működnie, ami alacsonyabb összzajszintet eredményez, így alkalmas zajérzékeny területeken, például gyárakban és kereskedelmi épületekben.
(4) Alkalmazási forgatókönyvek GYIK
Q11. Mely forgatókönyvek alkalmasak folyadékhűtéses energiatároló csomagok használatára?
A folyadékhűtéses energiatároló csomagok minden olyan forgatókönyvre alkalmasak, ahol magas követelmények vonatkoznak a hőelvezetésre, a biztonságra és az élettartamra, beleértve:
Nagyméretű hálózat oldali energiatároló erőművek;
Ipari és kereskedelmi energiatárolás;
Fotovoltaikus energiatárolás, szélenergia-tárolás;
Microgrid rendszerek;
Adatközpont tartalék teljesítménye;
Gyorstöltő állomások, akkumulátorcsere állomások energiatárolók;
Energiatároló telepítés magas hőmérsékletű vagy rendkívül hideg környezetben.
Q12. A lakossági energiatároláshoz folyadékhűtés szükséges?
Általában nem. A lakossági energiatároló kis méretű, kis teljesítményű és kevés hőt termel; levegőhűtés elegendő. A folyadékhűtési rendszerek jobban megfelelnek a nagy kapacitású, 50 kW-tól MWh-ig terjedő energiatároló rendszerekhez.
Q13. Alkalmas-e a folyadékhűtéses energiatároló magas hőmérsékletű régiókban?
Nagyon alkalmas. A folyékony hűtőrendszerek stabil hőmérsékletszabályozást tudnak fenntartani a magas hőmérsékletű régiókban, különösen jól teljesítenek magas hőmérsékletű környezetben, például sivatagokban, erőművekben és konténerkabinokban. Extrém melegben a klímaberendezéssel együtt is működhet.
Q14. Működhetnek-e a folyékony hűtőrendszerek hideg területeken?
Igen. A hűtőfolyadék fagyálló tulajdonságokkal rendelkezik, és a folyadékhűtő rendszer képes fenntartani a folyékonyságot alacsony hőmérsékleten. A hőmérséklet-szabályozási stratégiák révén megemelheti az akkumulátoregység hőmérsékletét is, lehetővé téve a rendszer normális működését több tíz fokos nulla fok alatti környezetben.
(5) Telepítési és használati GYIK
Q15. Mire kell ügyelni a folyadékhűtéses energiatároló csomag telepítésekor?
A telepítés során ügyeljen:
Jó szellőzés és nincs akadály a helyszínen;
Szilárd, vízálló és porálló berendezésalap;
Tömör és szivárgásmentes hűtőfolyadék csőcsatlakozások;
Szabványos huzalozás kommunikációs és elektromos vezetékekhez;
A környezeti fény, a szél és az eső nem érintkezhet közvetlenül az akkumulátorral;
A rendszer telepítése után átfogó üzembe helyezést kell végezni, beleértve az áramlási sebesség, nyomás és hőmérséklet teszteket. A megfelelő telepítés jelentősen csökkentheti a későbbi meghibásodásokat és javíthatja a biztonságot.
Q16. A folyadékhűtéses energiatároló csomagok beépíthetők a szabadba?
A legtöbb folyadékhűtéses energiatároló termék konténeres vagy állványra szerelhető kialakítású, és közvetlenül a szabadban is telepíthető. Azonban környezetvédelmi intézkedésekre van szükség, például napernyőkre, esővédőkre, nedvességálló alapokra és villámvédelmi eszközökre.
Q17. Fel kell-e tölteni a folyadékhűtéses rendszert a telepítés után?
Egyes rendszerek előre feltöltve vannak hűtőfolyadékkal, míg mások helyszíni hozzáadást igényelnek. A hűtőfolyadékot a gyártó által előírt koncentrációnak és aránynak megfelelően kell hozzáadni. A hűtőfolyadék hozzáadása után egy légtelenítési lépést kell végrehajtani annak biztosítására, hogy ne legyenek légbuborékok a rendszerben, fenntartva a jó áramlási csatornákat.
(6) Karbantartással kapcsolatos GYIK
Q18. Milyen gyakran kell a hűtőfolyadékot cserélni egy folyadékhűtéses rendszerben?
Általában 1-2 évente javasolt cserélni. Magas hőmérsékletű környezetben és hosszú távú nagy teljesítményű működési forgatókönyvekben a csereciklus megfelelően lerövidíthető. Ha a hűtőfolyadék zavarosnak, elszíneződött vagy szennyeződéseket tartalmaz, azonnal ki kell cserélni.
Q19. Mikor kell ellenőrizni a folyadékhűtéses csöveket? A következő helyzetek azonnali vizsgálatot igényelnek:
Az akkumulátor hőmérsékletének rendellenes emelkedése;
Rendszerriasztás, amely csökkent áramlási sebességet jelez;
A hűtőfolyadék nyomásának ingadozása;
Folyadéknyomok a talajon;
Rendellenes szivattyúzaj vagy jelentős vibráció.
A rendszeres ellenőrzésekkel megelőzhetők a hosszan tartó kis szivárgások okozta biztonsági kockázatok.
Q20. A folyadékhűtő rendszerben lévő vízszivattyú megsérül?
A vízszivattyú nagy terhelésű működési alkatrész, és hosszú távú működés után elhasználódhat. Általános élettartama több tízezer óra vagy több, szükség esetén cserélhető. A zaj, az áramlási sebesség és a hőmérséklet rendszeres monitorozása előre észlelheti a szivattyú öregedésének jeleit.
Q21. Tisztítani kell a folyékony hűtőrendszert?
Igen. A hűtőfolyadékban lévő lerakódások vagy vízkő csökkenti a hőcsere hatékonyságát. A tisztítási ciklus a működési környezettől és a hűtőfolyadék minőségétől függ; 1-2 évente teljes tisztítás javasolt.
(7) Biztonsági GYIK
Q22. A folyadékhűtő rendszer szivárgása rövidzárlatot okozhat?
Nem, nem okoz azonnali rövidzárlatot. A hűtőfolyadék vezetőképessége rendkívül alacsony, és sokkal biztonságosabb, mint a tiszta víz. Az elemtartó szivárgásérzékelő és riasztó funkciókkal is rendelkezik; a rendszer automatikusan leáll, ha kockázatot észlel. A szivárgási események rendkívül ritkák, ha az előírásoknak megfelelően karbantartják.
Q23. A folyadékhűtéses energiatárolóban előfordulhat-e a termikus kiesés?
Bármely lítium akkumulátor rendszer magában hordozza az elméleti kockázatot, de a folyadékhűtés jelentősen csökkenti ennek valószínűségét. A precíz hőmérséklet-szabályozás, az egyenletes hőelvezetés és az intelligens védelmi mechanizmusok révén a folyadékhűtés hatékonyan gátolja a hőkiáramlás terjedését, így ez az egyik legbiztonságosabb energiatárolási hőmérsékletszabályozási módszer jelenleg.
Q24. Mi történik, ha a folyadékhűtéses rendszer áramellátása megszűnik?
A rendszer leállítja a keringést, de amíg az akkumulátor hőmérséklete nem emelkedik tovább, nem áll fenn közvetlen veszély. Ha nagy teljesítménnyel működik, a BMS automatikusan csökkenti a teljesítményt vagy leállítja a működést, hogy biztosítsa, hogy az akkumulátor hőmérséklete ne emelkedjen tovább.
Q25. Milyen tűzvédelmi intézkedések állnak rendelkezésre a folyadékhűtéses energiatároláshoz?
Ezek jellemzően a következők: füst- és hőmérsékletérzékelő figyelése; gázzal oltó rendszerek (például kén-hexafluorid, inert gázok); elektromos biztonsági intézkedések, például biztosítékvédelem és áramkorlátozás; és a tárolórekesz önálló hőszigetelő kialakítása.
(8) Közbeszerzéssel és kiválasztással kapcsolatos GYIK
Q26. Milyen mutatókat kell figyelembe venni a folyadékhűtéses energiatároló csomag kiválasztásakor? Ideértve, de nem kizárólagosan: Hőmérséklet-különbség szabályozási képesség; Az akkumulátor típusa (pl. lítium-vas-foszfát); energiasűrűség; Fejlett folyadékhűtő szerkezet kialakítása; A hűtőfolyadék tartóssága; BMS intelligencia szint; Rendszerbiztonsági tanúsítvány; A rendszer élettartama és garanciális szervizelése; EMS kompatibilitás.
Q27. A folyadékhűtéses energiatároló drágább, mint a léghűtéses?
Bár a berendezés kezdeti költsége valóban magasabb, a folyadékhűtés jelentős előnyöket kínál a hosszú távú működéshez képest: Hosszabb akkumulátor-élettartam; Kevesebb meghibásodás; Alacsonyabb a biztonsági események kockázata; Alacsonyabb karbantartási költségek.
A teljes életciklus-költség valójában előnyösebb.
A folyadékhűtéses akkumulátoros energiatároló csomagok számos előnyükkel, mint például a biztonság, a megbízhatóság, a nagy hatékonyság és a hosszú élettartam, az energiatárolási ipar alapvető technológiai trendjévé válnak. A folyadékhűtéses rendszerek alapjainak, működési mechanizmusainak, biztonsági stratégiáinak, karbantartási módszereinek és alkalmazási forgatókönyveinek alapos ismerete révén a felhasználók tudományosabban értékelhetik, használhatják és kezelhetik ezt a fejlett energiatárolási technológiát.
